Laisvosios erdvės ryšiui naudojamas moduliuoto
intensyvumo lazerio ar nekoherentinės spinduliuotės pluoštas,
perduodantis informaciją per atmosferą (Free Space Optics, toliau
- FSO). Šis ryšio principas buvo patikrintas dar 1880
metais. Tada Alexanderis Grahamas Bellas pademonstravo, kaip
moduliuoto intensyvumo saulės šviesos spinduliu galima
perduoti telefono ryšio signalus už 200 m esančiam imtuvui (1 ir 2 pav.).
Per pastaruosius penkerius metus laisvosios erdvės optinio ryšio
vartotojų skaičius auga
eksponentiškai, nes ši technologija, teikdama
ypač sparčią interneto kreiptį (0,1-1
Gbit/s ir daugiau), milijonus vartotojų
išvaduoja nuo vadinamosios "paskutiniosios mylios" varžtų. Šio ryšio
suvaržymo esmė paprasta: individualūs
vartotojai ir organizacijos prie didelės pralaidos optinio skaidulinio
tinklo yra dažnai prisijungę dvilaidėmis
telefono ryšio linijomis, kurios yra mažos pralaidos. Ryšys stringa dėl
"butelio kakliuko" efekto. Bendraašių
kabelių televizijos linijos yra didelės
pralaidos (1 Gb/s), tačiau šia dažnių
juosta dalijasi daugelis kaimynystėje esančių vartotojų.
1 pav. Istorinė 1892 m. nuotrauka. Telefono išradėjas ir vienas telekomunikacijos pradininkų, įsteigęs vieną stambiausių JAV įmonių Bell Telephone Company, Alexanderis Grahamas Bellas (1847-1922) šnekasi telefonu.
Neseniai IEEE buvo
parengta belaidžio ryšio 802.11b standarto ryšio technologija, teikianti
galimybę individualiems vartotojams prie bendrojo telktuvo
(hub) prisijungti 11 Mb/s juostos pločio
radijo bangomis. Tačiau, jei tuo pat metu kompiuteriais naudojasi daug
vartotojų, ryšio linija būna perkrauta.
Dauguma 802.11b belaidžio ryšio
grandžių gali aptarnauti ne daugiau kaip
30 "lengvųjų" vartotojų (kurie
naudojasi elektroniniu paštu bei naršo po
internetą). Ryšio linija tampa perkrauta, jei daugeliui vartotojų tuo pat
metu tiekiami vaizdo, vaizdo įrašų
duomenys, FTP failai ir pan.
2 pav. 1880 m. A. G. Bello patento brėžinys.
Manoma, kad miestuose tendencija siekti plačiajuosčio ryšio
stiprės. Optimaliausias techninis sprendimas galėtų būti FSO ryšys, nes
individualiajam vartotojui tik optinis spektras gali pasiūlyti tokią plačią dažnių
juostą. JAV Nacionalinės mokslų
akademijos optikos ir inžinerijos komiteto pranešime buvo akcentuota:
"artinasi informacinių technologijų
Tb/s era... būtina plėtoti vietinio ryšio
tinklus, kurie veiktų dešimčių Gb/s
sparta ir turėtų sąsajų su beveik
neriboto juostos pločio tinklais".
Laisvosios erdvės optinio ryšio ištakos
Po to, kai septintajame dešimtmetyje buvo sukurti pirmieji
lazeriai, pradėti intensyvūs jų spinduliuotės
sąveikos su atmosfera tyrimai, ieškota galimybės juos pritaikyti
telekomunikacijos reikmėms. Remiantis šių
tyrimų rezultatais, aštuntajame ir
devintajame dešimtmečiais buvo toliau
tiriama galimybė juos panaudoti saugiam duomenų perdavimui;
militaristinės struktūros skatino kurti
elektrooptinius įrenginius bei lazerinių
radarų sistemas. Devintajame dešimtmetyje buvo sukurtos kelios slaptojo
FSO lazerinio ryšio laivas-laivas ir
žemė-lėktuvas sistemos. Per pastarąjį
dešimtmetį šioje srityje pasiekta
naujų laimėjimų: sukurtos ir šiuo metu
naudojamos slaptojo palydovinio ryšio žemė-palydovas ir
palydovas-palydovas sistemos. Dauguma šių
ankstyvųjų JAV gynybos departamento
inicijuotų sistemų:
· buvo numatytos tolimajam ryšiui (50-1000 km);
· naudodavo didelės galios (1-200 W) 10 µm - Nd: YAG
(neodimiu legiruoto aliuminio-itrio granato) lazerius, 0,85 µm - GaAs (galio
arsenido) lazerius ir 1,5 µm - diodinius lazerius su Er (erbio)
skaiduliniu stiprintuvu;
· atmosferos reiškiniams kompensuoti veikė išvien su
sudėtingomis sekimo sistemomis, imtuvų
detektorių rinkiniais ir adaptyviąja
optika;
· dažnai nebuvo papildomos reikiamomis regėjimo saugos
priemonėmis.
Šie JAV Gynybos departamento skatinami FSO ryšio sistemų ir
lazerio pluošto sklidimo atmosferoje tyrimai padėjo lazerinio spinduliavimo
fizikos, signalo apdorojimo bei detektavimo technologijų pagrindą, iš
kurio išsivystė pirmosios komercinės FSO ryšio sistemos.
Rinkos platėjimo veiksniai
Šiuo metu komercinės FSO sistemos sparčiai plinta tose vietose,
kur reikia plačiajuosčio ryšio su
internetu, o optines skaidulines linijas tiesti per brangu. Jungtinėse Valstijose
malonumas sujungti skaidula du miesto pastatus (po žeme) ar bent nutiesti
ją per gatvę gali kainuoti apie 300
tūkst. dol. Leidimo ją tiesti galima
susilaukti ir po 6 mėn. (tuo atveju, jei jis
išvis gaunamas). Kita vertus, FSO rinkos augimą skatina šios sistemos
technologiniai privalumai. Šiam ryšiui
galima naudoti tiesioginio moduliavimo vidutinės galios diodinius lazerius
ir nebrangius šviesos diodus. Šiuolaikinių trumpojo ir vidutiniojo
nuotolio FSO sistemų kaina yra maža ir
vidutinė.
Per pastaruosius penkerius metus didžiausią populiarumą įgavo
ekonomiškiausios trumpojo nuotolio (100-500 m) FSO sistemos. Šiam
ryšio nuotoliui naudojami vidutinės galios (10-100 mW) diodiniai lazeriai
ir šviesos diodai. Šiandien savo FSO sistemas siūlo 15 JAV kompanijų;
kaina svyruoja nuo 1000 dol. (10 Mb/s sistemoms) iki 20-100 tūkst. (1-10
Gb/s sistemoms). Kai kurios kompanijos jau yra pardavusios apie 5000 FSO
sistemų, kitos - rengia tiesioginės
daugiavietės (point-to-multipoint) ar
mazginės (mesh) architektūros
tinklus. FSO sistemų naudą ir
paprastumą naudotis liudija toks faktas: po
2001 m. rugsėjo 11 d. pasaulinio prekybos centro antpuolio vos kelių dienų
prireikė, kad būtų atnaujintos
plačiajuosčio ryšio grandys Niujorko
Wall Streete.
Tipinė FSO sistema
Tipinę laisvosios erdvės optinio ryšio sistemą sudaro: nedidelės
galios tiesioginio moduliavimo lazeris,
siųstuvo teleskopas, kuris suformuoja pluoštą ir jį nukreipia imtuvo link,
imtuvo optinis lęšis ar teleskopas,
kuris spinduliuotės pluoštą surenka,
sufokusuoja ir nukreipia į
fotodetektorių, ir imtuvo stiprintuvas. Dalį
lazerio spinduliavimo energijos atmosfera sugeria, o pluoštą išsklaido ir keičia
jo sklidimo kryptį. Šie ryšio
kliuviniai smarkiai priklauso nuo oro sąlygų
ir lazerio generuojamos bangos linijos pločio.
FSO ryšio sistemos veikimui įtaką daro ne tik oro sąlygos, bet ir
aukšti siūbuojantys pastatai. Jei ryšio
nuotolis trumpesnis kaip 200-500 m, pastatų, prie kurių pritvirtinti siųstuvo
ar imtuvo įrenginiai, svyravimai gali nukreipti pluoštą nuo imtuvo lęšio
apertūros ir ryšys nutrūks. Šiuo atveju
bei esant atmosferos sūkuriams, pluoštui į fotodetektorių nukreipti gali
būti naudojami aktyvieji sekimo prietaisai. Aktyvioji pluošto koregavimo
įranga nėra būtina, kai pluoštas yra
pakankamai didelės skėsties arba kai
vėjas yra silpnas ir pastatai nesiūbuoja.
3 pav. Didelės galios 1,55 µm bangos ilgio diodinio lazerio Terabeam FSO sistema. Teroristams sunaikinus Manheteno pasaulinio prekybos centro pastatus su optinėmis skaidulinėmis ryšio linijomis, šių prietaisų poros padėjo atnaujinti ryšio grandį tarp Wall Streeto ir Merrill Lynch brokerinės kompanijos.
3 pav. parodytas FSO prietaisas, veikiantis 1,55 µm bangos ilgiu ir
teikiantis ryšį 1 Gb/s sparta. Toks
Terabeam gamybos siųstuvas generuoja vieną siaurą lazerio
spinduliuotės pluoštą, o imtuvas jį priima dideliu
teleskopo lęšiu. Šis ryšio komplektas
turi savo optinę ryšio linijos
tapatinimo sistemą: montuotojai, nustatydami
ryšį, nusitaiko į nutolusio pastato
stogą ar langą ir centruoja siųstuvo
pluoštą su optine imtuvo ašimi. Pastato
svyravimus kompensuoja aktyvioji įranga. Kiti gamintojai, siekdami
kompensuoti atmosferos sūkurių ir kitų
veiksnių poveikį, teikia daugelio
pluoštų FSO ryšio sistemas.
Lazeriai ir kiti šviesos pluošto šaltiniai
Daugumoje šiuolaikinių FSO sistemų naudojami 0,8 µm šviesos
diodai, 0,8 µm bei 1,5 µm diodiniai lazeriai. 0,8-0,9 µm bangos ilgio
GaAsAl diodiniai lazeriai nenutrūkstamos veikos režimu generuoja 10-100 mW,
o 1,5 µm InGaAsP lazeriai -
dešimčių milivatų spinduliuotę. 1,5 µm
diodinio lazerio spinduliuotė erbio skaiduliniu lazeriu gali būti sustiprinta iki
1-10 W, o specifinėms palydovinio ryšio užduotims - iki kelių šimtų vatų.
FSO sistemoms gali būti naudojami ir kitų tipų lazeriai, kurių
pasirinkimas yra platus. Iš jų galima
išskirti vertikalaus rezonatoriaus
paviršiumi spinduliuojančius lazerius ir
daugiapakopius lazerius. Dauguma šių puslaidininkinių lazerių yra
tiesiogiai moduliuojami 10 Gbit/s sparta.
Šviesos diodų moduliavimo sparta
paprastai yra 1-10 MHz, bet naujausi jų tipai, įskaitant kvazirezonansinius,
yra 100 MHz moduliavimo spartos.
Kai kurie lazeriai generuoja vieno dažnio (vieną išilginę
rezonatoriaus modą) arba kelių dažnių
spinduliuotę. Šviesos diodo nekoherentinės spinduliuotės
spektras apima 50 nm (dažnis - apie 15 THz), tuo tarpu tipiškas
daugiamodis diodinis lazeris generuoja kelias išilgines modas, esančias
3 nm intervale. Vienmodžių 1,55 µm paskirstyto grįžtamojo
ryšio (distributed feedback) lazerio generuojamos linijos plotis yra
vos 50 KHz. Visas šis charakteristikų rinkinys yra svarbus, nes
lazerio bangos ilgis bei jo spinduliuotės linijos plotis lemia
šviesos sugertį ir atmosferinės
sklaidos savybes.
Atmosferinis silpninimas ir sklaida
Oru sklindančios optinės spinduliuotės silpimas
apibrėžiamas gerai žinomu
Beero-Lamberto dėsniu:
I(x)=I0·e-ax, (1)
kur I0 yra pradinis šviesos
intensyvumas, I(x) - intensyvumas, kuris lieka, pluoštui
nukeliavus x atstumą, a - esamos sklidimo terpės silpimo koeficientas.
Spinduliuotės silpimą atmosferoje
lemia keli veiksniai, tarp kurių svarbiausi
yra jos sugertis atmosferos atomais bei molekulėmis ir
elektromagnetinių bangų Relėjaus ar Mie sklaida
atmosferos atomais, molekulėmis bei makroskopinėmis dalelėmis.
Daugeliu FSO ryšio atvejų dominuoja Mie sklaida (ypač, kai yra rūkas).

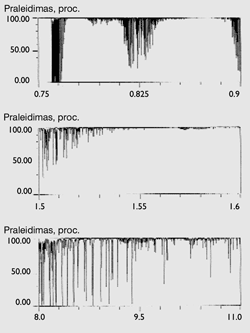

4 pav. pavaizduota teorinė (skaičiuota) didelės skyros (0,1
cm-1) šviesos praleidimo priklausomybė
nuo bangos ilgio standartinėje atmosferoje 500 m nuotolyje trims bangos
ilgiams, kurie įdomūs FSO požiūriu -
0,85; 1,55 ir 9 µm. Ryškios diagramų
smailės atitinka vandens garų,
CO2, CH4 ir kitų atmosferos dujų
vibracines-rotacines sugerties linijas. Visų šių
sugerties linijų plotis yra 0,1
cm-1 (linijos išplinta dėl dujų tankio
fluktuacijų), tad jei derinamojo lazerio,
kurio spinduliuotės linijos plotis yra 0,1
cm1 eilės, bangos ilgis atitiks dujų
sugerties rezonansinį dažnį, šviesos
praleidimas bus artimas nuliui. Būtent
dėl šio stipraus lazerio linijos
pločio/bangos ilgio ir atmosferos sugerties
linijų ryšio taip svarbu kruopščiai
parinkti FSO ryšio sistemos bangos ilgį.
Spinduliuotės silpimą lemia ne tik atmosferinė sugertis, bet ir
sklaida aerozoliais bei dalelėmis:
rūkas, dulkės, atmosferos taršalai
ženkliai silpnina optinę spinduliuotę.
Relėjaus sklaida dominuoja trumpabangėje spektro srityje. Ją sukelia
mikrodalelės ir oro tankio fluktuacijos,
kurių matmenys mažesni už bangos
ilgį. (Beje, mėlynas dangus -
Relėjaus sklaidos rezultatas).
Mie sklaida
Jei sklaidančiojo nevienalytiškumo (dalelės ar tankio
fluktuacijos) matmuo sulyginamas ar didesnis
už šviesos bangos ilgį, sklaida yra
sudėtingas procesas, persipynęs su
šviesos difrakcija bei interferencija. Mie
sklaida, išsklaidytas intensyvumas smarkiai priklauso nuo sklaidos kampo,
šviesos poliarizacijos, bangos ilgio ir dalelių dydžio. Mie sklaidą galima
būtų įvertinti teoriškai, jei būtų
žinoma dalelių forma ir matmenys bei jų pasiskirstymas erdvėje.
Tačiau ji negali būti iš anksto
apskaičiuota, kai dalelės yra
sudėtingos formos, o jų orientacija šviesos pluošto atžvilgiu
kinta (dažniausiai taip ir būna).
Dėl šios priežasties Mie sklaida atmosferoje paprastai

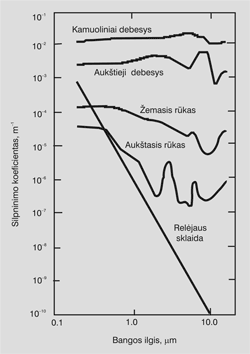

matuojama. 5 pav. parodytos kelios, skirtingose orų sąlygose išmatuotos
silpimo arba atmosferos ekstinkcijos koeficiento
priklausomybės nuo bangos ilgio. Matavimo paklaida didelė; be kita ko ji
priklauso ir nuo matavimo laiko (atmosferos sąlygos nuolat
kinta), todėl silpimą geriausia
matuoti tiesiogiai - FSO ryšio seanso metu.
4 pav. Apskaičiuoti atmosferoje sklindančių 0,8; 1,55 ir 9,5 µm bei tarpinių bangos ilgių pluoštų praleidimo spektrai. Ryšio nuotolis 500 m. Yra matomos ryškios smailės, atitinkančios vandens garų, anglies dvideginio, ozono ir deguonies rotacines-vibracines sugerties linijas.
Iš 4 ir 5 pav. aišku, kad daugeliui bangos ilgių
atmosferinis spinduliuotės silpninimas
dėl stiprios sugerties yra dominuojantis; jis gerokai viršija
silpimo foną, sukeliamą
urbanistinės miglos. Taigi FSO ryšiui
pirmiausia pasirenkamas bangos ilgis, kuris prasilenkia su stiprios
atmosferinės sugerties linijomis. Kai spinduliuotės bangos ilgis
pasirinktas, silpimui įtaką gali daryti debesys,
lietaus lašai, rūkas ir snaigės.
Kompiuterinės programos Air Force
Modtran ir Lowtran gali gana tiksliai
apskaičiuoti lietaus ir sniego įtakotą
silpimą. Trumpojo nuotolio ryšiui (iki 500
m) silpimas dėl lietaus ar sniego nėra
stiprus. Tačiau tirštas rūkas signalą
gali stipriai susilpninti - iki 200 dB/km. Nelabai tiršto rūko sugerties
nuostoliai matomojo ir artimojo infraraudonojo diapazono bangos ilgiams
yra apie 20 dB/km.
5 pav. Apytikslės atmosferinio silpninimo koeficientų priklausomybės nuo bangos ilgio. Matuotos skirtingomis atmosferos sąlygomis.
Detektoriaus triukšmas ir bitų klaidų dažnis
Dauguma dabartinių komercinių FSO sistemų tiesiogiai detektuoja
moduliuoto intensyvumo lazerio spinduliuotę. Spinduliuotės bangos
ilgiams iki 1,1 µm naudojami maži
plačiajuosčiai Si fotodiodai arba griūtinai
fotodiodai, 1,5 µm bangos ilgiams - InGaAs fotodiodai arba griūtinai
fotodiodai. Kad fotodetektoriai veiktų 10 MHz-10 GHz sparta, jie turi būti
mažos talpos (mažų matmenų -
20-100 µm). Daugumos detektorių jautris
arba ekvivalentinė triukšmo galia (Noise Equivalent
Power - NEP) yra nuo dešimčių nanovatų iki mikrovato.
Apskritai regimojoje ir artimojoje infraraudonojoje spektro srityje
detektorių jautrį riboja šratinis
triukšmas - statistinė fotonų skaičiaus
fluktuacija, proporcinga jų skaičiaus
kvadratinei šakniai. Dėl šios priežasties
detektoriaus triukšmas paprastai vertinamas pagal mažiausią
detektuojamą signalą 1 mW atžvilgiu (decibelais)
arba foninę srovę (tuo atveju, jei
triukšmas yra šiluminis). IR spektro
srityje dominuojantis triukšmo mechanizmas yra šiluminis spinduliavimas.
Daugumos ryšio sistemų kokybė vertinama pagal bitų klaidų dažnį
(bit-error rate - BER) - parametrą,
kuris yra sistemos jautrumo bei signalo ir trukdžio santykio
(signal-to-noise ratio - SNR) matas. Šis parametras
naudojamas, kai reikia nustatyti duomenų srauto teisingo dekodavimo
tikimybę. BER pasako, kuri viso bitų
srauto dalis priimama klaidingai.
Dabartinių FSO ryšio linijų BER yra
intervale nuo 10-9 iki 10-10 (tuo atveju, jei
nenaudojami klaidas koreguojantieji kodai). Kad BER būtų
10-9 eilės, maksimali SNR vertė turi būti 12, o tai
atitinka SNR vidurkį, lygų 6. Dėl
šios priežasties signalo ir trukdžio
santykio vertė SNR=P/NEP=6 (P - imtuvo detektuojama lazerio
spinduliuotės galia) dažnai laikoma FSO
linijos detektavimo slenksčiu.
Lazerio pluošto skėstis ir teleskopo derinimas
Lazerio generuojamas spinduliuotės pluoštas skečiasi dėl
difrakcijos, kurią apibūdina erdvinis
kampas
Dq1=l/D1·M2, kur
D1 yra pradinis pluošto skersmuo, o M - lazerio
modos parametras. Dažnai FSO sistemos sąmoningai konstruojamos taip,
kad lazeris generuotų padidintos
skėsties pluoštą ir į imtuvo teleskopą
projektuojama dėmė būtų už
jį kelis kartus didesnė. Tai palengvina siųstuvo
ir imtuvo teleskopų optinių ašių centravimą.
Šiek tiek išfokusuojant siųstuvo teleskopą,
pluošto skėsties kampas paprastai pasirenkamas nuo
0,1 iki 1 mrad. Palyginimui - difrakcijos sukelta
minimali skėstis (Gauso pluoštas) yra nuo 0,01
iki 0,1 mrad.
Imtuvo teleskopo regos laukas priklauso nuo jo optinės
sistemos ir detektoriaus savybių. Į fotodetektorių
fokusuojama tik ta spinduliuotės dalis, kuri patenka į
teleskopo regos lauko kūgį, kurio ašis sutampa
su teleskopo optine ašimi. Imtuvo teleskopo
regos lauko erdvinis kampas Dqr=
Dd/f, kur Dd yra detektoriaus matmuo, o f
- imtuvo teleskopo židinio nuotolis. Taigi,
imtuvo teleskopo optinė ašis kartu su
detektoriumi turi sutapti su siųstuvo optine ašimi
Dqr tikslumu. Tipiško 300 µm matmens detektoriaus ir 0,3 m
židinio nuotolio teleskopo regos laukas yra apie
10-3 radianų.
FSO ryšio nuotolio lygtis
FSO ryšio nuotolio lygtimi skaičiuojama imtuvo priimta optinė
galia kaip nuotolio ir teleskopo apertūros funkcija:
PR=PT [Ar/
(D1+RDq1)2]
TKe-aR, (2)
kur PR yra imtuvo priimta optinio
signalo galia, PT - imtuvui perduota
optinio signalo galia, Ar - imtuvo
teleskopo (renkamojo lęšio) plotas, T -
imtuvo optinis efektyvumas, R - ryšio nuotolis, šio nuotolio pluošto
skerspjūvio plotas yra
(D1+RDq1)2, o K
yra parametras, kuriuo įskaitomi nuostoliai dėl spinduliavimo
nekoherentiškumo (šviesos diodams).
Koherentinei šviesai K=1, nekoherentinei - K=
Adet/ALED<1, kur
Adet yra detektoriaus plotas, o
ALED - šviesos diodo spinduliavimo plotas. Pastaruoju atveju
atsižvelgiama į tai, kad
nekoherentinės spinduliuotės pluoštas negali būti
sufokusuotas į mažesnį už
spinduliavimo šaltinio plotą.
FSO ryšio nuotolio lygtis naudojama tuomet, kai reikia
apskaičiuoti FSO SNR ar detektuojamos
galios priklausomybę nuo ryšio nuotolio.
6 pav. pavaizduota imtuvo priimtos optinės galios priklausomybė nuo
ryšio nuotolio 10 Mb/s juostos pločio
atveju. Skaičiuota mažo galingumo
0,85 µm šviesos diodo FSO sistemai, esant tokiems parametrams: galia - 40
mW, imtuvo teleskopo apertūra - 13 cm; T=0,2;
K=Adet/ALED=(0,28
mm2)/(0,5 mm2)=0,3; skėstis =
1o=0,0175 rad; NEP=300 nW (Si
detektoriui, skirtam naudoti dienos metu). Šie
parametrai atitinka tipinę vidutinės galios 0,85 µm šviesos diodo FSO
sistemą. Šiame pav. parodyti ir dviejų
skirtingų atmosferos sąlygų atvejai:
mažo silpimo ~ 0,2 dB/km (nedidelis
rūkelis) ir vidutinio silpimo ~ 20 dB/km (šviesūs debesys ar nelabai tirštas
rūkas). Galima pastebėti, kad trumpiems ryšio nuotoliams perdavimo
galia mažėja kaip 1/R2, o ilgiems
galioja eksponentinis Beero-Lamberto dėsnis (1). Pažymėtas ir detektoriaus 300
nW NEP slenkstis bei detektuojamos galios vertė, atitinkanti SNR=6.
Šiai SNR vertei bitų klaidų dažnis
lygus 109. Kaip matyti iš paveikslo,
esamų parametrų sistema nedidelio rūko
sąlygomis veiksminga iki 600 m, o vidutinio šviesaus rūko - iki 200 m.
Nakties metu ar giedro oro sąlygomis ryšio parametrai gerėja, nes mažėja
detektoriaus NEP.
Atmosferiniai sukūriai
Atmosferiniai sūkuriai sukelia mums gerai pažįstamus reiškinius
- žvaigždžių mirgėjimą ir karštą
dieną stebimą horizonto virpėjimą.
Pirmąjį sukelia atsitiktinės šviesos
intensyvumo fluktuacijos, antrąjį -
atsitiktiniai šviesos pluošto fazės pokyčiai,
kurie mažina vaizdo skyrą. Matomos
šviesos ir artimojo IR diapazono srityse šiuos optinius atmosferos efektus
sukelia nedidelės (0,01-0,1 laipsnių) temperatūros fluktuacijos,
vykstančios 0,1 cm-10 m skersmens
tūriuose ir keičiančios atmosferos lūžio
rodiklį. Šios nedidelės fluktuacijos gali
iškreipti lazerio pluoštą bei jį
išskaidyti į dalis. Tolimojoje IR srityje šie
atmosferiniai temperatūros svyravimai lazerio spinduliuotei apčiuopiamos
įtakos nedaro; ją veikia didesnės
skalės sugerties fono bei vandens garų
koncentracijos pokyčiai.
6 pav. Apskaičiuotos imtuvo priimto optinio signalo vertės kaip ryšio nuotolio funkcija. Skaičiuota tipiškai 0,85 µm šviesos diodo FSO sistemai. Buvo naudoti tokie FSO ryšio nuotolio lygties parametrai: galia 40 mW; pluošto skėstis 17 mrad; teleskopo apertūra 13 cm.
Per pastaruosius 40 m. didelį darbą nuveikė JAV Nacionalinis
vandenyno ir atmosferos tyrimo centras bei Gynybos departamentas,
tiriantys atmosferos sūkurių reiškinį
(turbulentiškumą). Buvo išvesta lygtis,
siejanti optinio pluošto fluktuacijas su
sūkurinių darinių parametru
Cn2. Silpno turbulentiškumo atveju
spinduliuotės intensyvumo fluktuacijos gali būti
apytiksliai išreikštos taip:
sr2=exp(0,5k7/6
R11/6 Cn2) - 1, (3)
kur sr2 yra spinduliavimo
dispersija (normalizuota į vidutinę
spinduliavimo vertę), k yra banginis
skaičius (k=2) p/l, o R - ryšio nuotolis.
Lazerio spinduliuotės fluktuacijų galios spektrinis tankis teikia
šių fluktuacijų dažnį.
Eksperimentiniai tyrimai parodė, kad atmosferos
sūkurinių fluktuacijų relaksacijos trukmė yra 1-10
ms, tad fluktuacijų dažnis siekia kelis šimtus Hz.
(3) lygtis gali būti naudojama, norint
įvertinti apytiksles lazerio spinduliuotės
fluktuacijas. Eksperimento sąlygos turėtų būti
kontroliuojamos (jis gali būti vykdomas ir laboratorijos
sąlygomis). Standartinio fluktuacijų nuokrypio
s vertės yra paprastai 5-70 proc. (priklauso nuo to,
kokia naudojama Cn2 vertė).
Tačiau eksperimentiniai tyrimai bei stebėjimai realiomis oro
sąlygomis parodė, kad egzistuoja tokie oro masių judėjimai ir atmosferos
nevienalytiškumai, kurie sukelia lokaliąją spinduliuotės galios sugertį
ir pluošto poslinkį erdvėje. Dėl šios
priežasties paprastai būna sunku
tiksliai pasakyti, koks konkrečiu atveju
bus fluktuacijų lygis. Tokiu atveju galima atlikti realios puošto sklidimo
terpės fluktuacijų dispersijos s2
matavimus.
Esant normalioms sąlygoms, fluktuacijų dispersijos lygtis gali
būti susieta su duomenų signalo SNR:
SNR=1/s2, (4)
kur s2 atitinka suvidurkintą ar
normalizuotą dispersiją, matuotą per
laiką, skirtą nustatyti SNR. Jei
matuojamas suvidurkintas signalas, dispersijos vertės mažėja atvirkščiai
proporcingai matavimų skaičiaus kvadratinei
šakniai, t.y.:
SNRn=SNR1·n1/2
=n1/2/s2, (5)
kur n yra vidurkinamų matavimų
skaičius, SNRn - n matavimų
vidutinė SNR reikšmė, o
SNR1 - vieno matavimo SNR. (5) lygtis galioja
atsitiktinio triukšmo ergodiniams procesams.

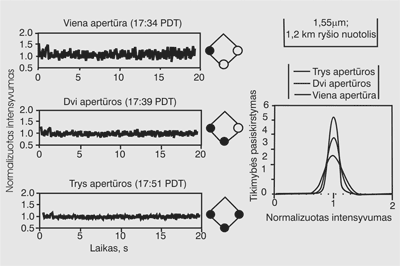

7 pav. Šviesos intensyvumo ir fluktuacijų pasiskirstymas, išmatuotas 1,2 km nuotolyje 1,55 µm vieno, dviejų ir trijų lazerio pluoštų sistemoms. Nesunku pastebėti, kad trijų pluoštų sistemos signalo fluktuacijos yra mažiausios.
(5) lygtis rodo, kad FSO sistemos SNR gali būti pagerintas,
vidurkinant signalus informacijos perdavimo metu. Šią išvadą vaizdžiai iliustruoja
7 pav., kuriame pavaizduoti I. I. Kimo ir bendradarbių tyrimo
rezultatai. Mokslininkai atmosferos
sūkuriams tirti panaudojo daugiapluoščius
lazerius. 7 pav. pateikti 1,5 µm 1,2 km nuotolio FSO sistemų, naudojančių
vieną, du ir tris lazerių pluoštus,
fluktuacijų lygiai, matuoti 20 s periodais.
Akivaizdu, kad fluktuacijos poveikis kelių lazerio pluoštų ryšio sistemai
yra mažesnis, o SNR - didesnis.
Teleskopo konstrukcija ir derinimas
Konstruojant FSO sistemos teleskopą bei parenkant lęšį,
paprastai daromi kompromisai tarp plačios apertūros (didesniam šviesos
intensyvumui surinkti), trumpesnio lęšio
židinio nuotolio (kad imtuvu būtų
lengviau naudotis), reikiamo regos lauko (kad būtų lengviau derinti
teleskopą) ir spektrinių filtrų optinės dangos.
Paprastai imtuvas konfigūruojamas iš vieno lęšio ir detektoriaus,
trumpojo židinio nuotolio Cassegrain arba
Mangin teleskopo, holografinio arba
plokščiojo Frenelio lęšio. Pastarojo
lęšio skyra nėra tokia gera, kaip
tradicinių, bet jos gali pakakti, nes siekiant
lengviau suderinti optinę sistemą,
pluošto skėstis dažnai būna padidinta, o
imtuvo regos laukas - išplėstas.
Optinės sistemos derinimas ir ryšio palaikymas yra keblesnis tik
tolimojo ryšio nuotolio sistemoms. Trumpojo nuotolio sistemoms (200-500
m) siųstuvo generuojamas pluoštas tik nežymiai nukrypsta nuo imtuvo
optinės ašies, tad pradinėje derinimo
stadijoje pakanka vien mechaninių
įtaisų. Tolimojo ryšio nuotolio
sistemoms dažniausiai reikia pluošto sekimo
sistemos. Neretai ant imtuvo teleskopo montuojama dar viena FSO
sistema, naudojamas ir aktyvusis detektoriaus padėties koregavimas teleskopo
x-y vaizdo plokštumoje. Atmosferinės fluktuacijos yra 1-10 ms trukmės,
pastatai siūbuoja 1-10 s rezonanso periodu, temperatūros pokyčiai ir vėjo
keliami pastatų svyravimai trunka valandas. Kad tokie judėjimai būtų
kompensuojami, dažnai naudojamas 4 detektorių rinkinys ir CCD kamera -
ja sekamas siųstuvo pluoštas.
Lazeris ir akių sauga
Jei lazerio spinduliuotės intensyvumas viršija leistiną normą, jis yra
potencialiai pavojingas žmogaus regėjimui. Minimalus leistinas
eksponavimo lygis (minimum permissible
exposure - MPE) nurodytas ANSI (Amerikos nacionalinio standartų
instituto) standartuose. Tiesioginio okuliaro vaizdo intensyvumo standartai čia
pateikti kaip bangos ilgio funkcija. Tai svarbu, nes akies lęšiukas
fokusuoja tik mažesnio kaip 1,4 µm bangos
ilgio spinduliuotės pluoštą ir tinklainę
pasiekia didesnio intensyvumo šviesa. Ilgesnio kaip 1,4 µm bangos ilgio
spinduliuotę sugeria akies ragena ir jos stiklakūnis. Atsižvelgiant į šiuos
faktus, ANSI standartai 0,8 µm bangos ilgio spinduliuotei rekomenduoja
10 s eksponavimo trukmę ir 1
mW/cm2 intensyvumo MPE vertę, o 1,55
µm bangos ilgiui - apie 100 mW/cm2.
Šviesos diodams saugi eksponavimo riba yra didesnė, nes šio šviesos
šaltinio spinduliavimas nėra
koherentiškas, todėl negali būti sufokusuotas į
mažą dėmę akies tinklainėje.
Daugumos FSO sistemų spinduliuotė yra arba nekenksminga
žmogaus akiai, arba neturi galimybių
jai pakenkti. Be to, spinduliuotės pluoštas dažnai būna padidintos
skėsties, taigi sumažinto intensyvumo -
dešimčių centimetrų skersmens.
FSO sistemos ir inžineriniai kompromisai
Konstruojant FSO sistemą reikia laikytis mokslo apibrėžtų ir ryšio
palaikymui būtinų reikalavimų,
tačiau yra nemažai ryšio sistemos kūrimo
būdų ir inžinerinių sprendimų, kurie
pasirenkami kompromiso keliu. Čia paminėsime tik kelis, kompromiso
būdu daromus sprendimus. Taigi, ką pasirinkti: patogų naudoti
tiesioginio moduliavimo lazerį ar pigų
šviesos diodą, kuriam reikia brangaus
išorinio moduliatoriaus; didelę lazerio pluošto skėstį ir, galimas daiktas,
didesnę spinduliuotės galią ar
adaptyviosios optikos komponentus ir aktyvųjį derinimą, kuris būtinas
siauro pluošto atveju; brangias kelių
bangos ilgių sistemas, padėsiančias įveikti
rūką bei lietaus užtvarą, ar pigių
detektorių rinkinį; akių saugumą ar
didesnį imtuvo teleskopo šviesos
intensyvumą. Kiekviena FSO sistema kuriama, atsižvelgiant į konkrečius
vietovės ypatumus ir veikimo sąlygas.
Konkrečią sistemą galima kurti įvairiai,
tad visuomet yra galimybė pasiekti optimaliausią (esamomis sąlygomis)
parametrų ir charakteristikų
kompromisą. Realios FSO sistemos nebūna
arba vieno bangos ilgio, arba plačiajuostės; visuomet yra keli bangos ilgiai,
kuriais galima manipuliuoti palaikant reikiamą ryšį.
Ateities perspektyvos
FSO sistemas tik neseniai imta naudoti kaip priemonę,
padedančią įveikti "paskutiniosios mylios"
kliūtį ir teikiančią spartų ryšį su
internetu. Kai kas mano, kad ši technologija
galėtų sudaryti visą didžiųjų miestų
pastatų ryšio tinklą; daug kas mato
ją kaip optimaliausią įmonės su
įmone ar vartotojo su vartotoju ryšio
priemonę. Jau dabar aišku, kad FSO sistemos teikia patikimas (99,9 -
99,999 proc. atveju) ir plačios juostos
ryšio grandis. Tokį ryšį nesunku
palaikyti, techniniai sprendimai dažniausiai
būna ekonomiški. Visgi, kol kas telekomunikacijos pramonė dar nežino,
kaip šias sistemas deramai integruoti į
esamus telekomunikacijos tinklus. Kad šie sunkumai būtų įveikti, FSO
bendruomenės iniciatyva buvo sukurta Laisvaerdvio optikos sąjunga
(Free Space Optics Alliance), kurios
tikslas - skatinti šios srities telekomunikacijos organizacijų bei kompanijų
bendradarbiavimą. Manoma, kad šios ryšio technologijos populiarėjimas
skatins rengti naujus standartus ir galiausiai šis ryšio būdas ims sparčiai
plėtotis. Pabaigai reikėtų pastebėti, kad
norint ir toliau tobulinti optinį laisvaerdvio ryšį, reikėtų tirti ir kurti
naujus spinduliuotės šaltinius, toliau
vykdyti atmosferos spektroskopinius tyrimus, tobulinti daugiapluoštes, aktyviojo
derinimo bei daugelio detektorių FSO ryšio sistemas.
