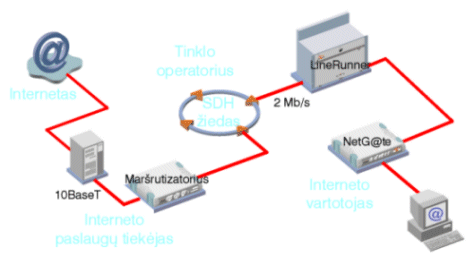

Alcatel siūlomos LineRunner sistemos perdavimo modulių šeimos svarbiausioji bendra savybė yra 2 Mb/s spartos ryšys paskutinėje pas vartotoją vedančioje mylioje. Kiekvienai perdavimo terpei LineRunner randa optimalią technologiją: HDSL vario laidais, 2 Mb/s vienmodėmis stiklo skaidulomis arba vidutinės įtampos kabeliais (PowerLine). Vartotojas laimi dėl to, jog, nesvarbu, kaip būtų sudarytas tinklas, jis iškart gali naudotis vienos iš Alcatel LineRunner šeimos sistemų jam suteikiamu 2 Mb/s pralaidos kanalu.
Sistemos skiriasi viena nuo kitos tik tuo, kaip jos prisitaiko prie atitinkamų ryšio terpių. Visos konstrukcijos ir sąsajos yra identiškos. LineRunner sistemose naudojama Plug & Play technologija gali per naktį padidinti jau egzistuojančių vienalyčių ar hibridinių tinklų pralaidą. Tinklo operatorius, gavęs visoms perdavimo terpėms tinkančią vieną sistemų šeimą, gali pradėti siūlyti didelės spartos simetriško ryšio paslaugas.
LineRunner šeimos HDSL sistemos gali perduoti duomenis vario laidų poromis 2 Mb/s sparta simetriškai abiem kryptimis. HDSL yra modeminė technologija, skirta vietinių tinklų sujungimui, įvairiems Interneto taikymams, telekomunikacinių sistemų jungimui į tinklus arba netrukdomam failų perdavimui, leidžianti pasiekti didesnes nei tradicinės technologijos perdavimo spartas.
Sistema HDSL+ suteikia keičiamos spartos ryšį. Ši sistema automatiškai prisitaiko prie turimo kabelio praleidžiamos dažnių juostos - nuo 3x64 kb/s iki 32x64 kb/s. Kuo didesnis yra signalo slopinimas ryšio kanale, tuo mažesnė yra to kanalo dažnių juosta arba ryšio nuotolis. Ši koncepcija tinklo operatoriui turėtų būti patraukli tuo, kad jis galės pasiūlyti ekonomiškas didelės spartos paslaugas net ir labiau nutolusiems vartotojams.
SDSL yra nauja abonentinių linijų technologija, greta 2 Mb/s spartos ryšio siūlanti papildomą integruotąjį ISDN kanalą. LineRunner SDSL sistema spektriškai suderinta su ISDN, HDSL ir ADSL ir viena vario laidų pora leidžia 20 proc., palyginti su HDSL, padidinti ryšio nuotolį. LineRunner SDSL suteikia naują kokybę tokioms gyvosioms paslaugoms, kaip internetiniai taikymai, darbas per atstumą, nuotolinis mokymasis, nuotolinė medicina ar vaizdo konferencijos.
1 lentelė. Techniniai duomenys.
Perdavimo sparta |
2,32 Mb/s (aukštynkryptė ir žemynkryptė) |
Kodavimas |
2B1Q |
Perdavimo terpė |
Varis, 1 pora arba 2 poros |
Sąsajos konfigūravimas |
Valdomas programiškai |
Tinklo terminalai |
Laisvai konfigūruojami į LT (vietinius terminalus) arba NT (tinklo terminalus) |
Vadyba |
Vietoje arba visam tinklui. ASMOS tinklo vadybos sistema gali būti integruojama visose Alcatel sistemose (NECTAS/NOCTAS). Kitoms sistemoms naudojama sąsaja SNMP |
Alcatel sukurtoji HDSL technologija
LineRunner HDSL buvo optimizuota vartotojo poreikiams tenkinti; tai yra sistema, atitinkanti visus HDSL reikalavimus. 2 Mb/s gali būti perduoti viena arba dviem vario laidų poromis. Pasitelkus kartotuvus ryšio nuotolį galima padvigubinti ar patrigubinti. HDSL sistema remiasi patikrinta ir iki tobulumo pagerinta technologija. Prietaisus galima naudoti iš karto po įjungimo. Programiniai filtrai automatiškai sukonfigūruoja sistemą ir pritaiko ją prie turimo ryšio kanalo parametrų, todėl nebereikia daug užtrunkančių matavimų.
Instaliavus LineRunner HDSL, paprasta vario laidų pora be jokių investicijų tampa duomenų greitkeliu į esamą linijų infrastruktūrą. Ja galima tarpusavyje jungti vietinius tinklus, užtikrinti spartų Interneto ryšį, vaizdo konferencijas, telefoniją su failų perdavimu tuo pat metu. Yra patenkinami abiejų pusių - ir tinklo operatoriaus, ir jo abonentų - keliami reikalavimai: 2 Mb/s į vieną ir į kitą pusę, greitai ir ekonomiškai.
LineRunner ryšio kanalų vadyba yra tokia pat paprasta ir ekonomiška, kaip ir jo instaliavimas. LineRunner vadybos sistema ASMOS automatiškai stebi visus tinklo modulius ir monitoriuje gali pasiekti visas atitinkamas jų funkcijas.
2 lentelė. Nuotoliai.
Skerspjūvis |
0,4 mm |
0,6 mm |
0,8 mm |
0,9 mm |
1,2 mm |
1 pora |
3,1 km |
4,9 km |
6,0 km |
7,3 km |
8,6 km |
2 poros |
4,2 km |
6,6 km |
8,2 km |
9,9 km |
11,6 km |
3 lentelė. Techniniai parametrai.
Perdavimo sparta |
Kintanti - n x 64 kb/s (n=3, 4, 6, 8, 12, 16, 32). Daugiausia 2,32 Mb/s, simetriška |
Kodavimas |
2B1Q |
Perdavimo terpė |
Viena vytoji pora |
Sąsajos konfigūravimas |
Valdomas programiškai |
Tinklo terminalai |
Laisvai konfigūruojami į LT arba NT |
Vadyba |
Vietoje arba visam tinklui. ASMOS tinklo vadybos sistema gali būti integruojama visose Alcatel sistemose (NECTAS/NOCTAS). Kitoms sistemoms naudojama sąsaja SNMP |
HDSL+: kintanti sparta leidžia užtikrinti ryšį didesniu nuotoliu
LineRunner HDSL+ veikia keisdama duomenų perdavimo spartą. Tai reiškia, jog reikalingam ryšio nuotoliui sistema automatiškai parenka optimalią perdavimo spartą 64 kb/s žingsniais iki 2 Mb/s. Duomenų perdavimo spartą taip pat galima pakeisti ryšio tarp LT ir NT terminalų metu naudojant vadybos programinę įrangą. Vartotojui tai duoda tą privalumą, kad LineRunner HDSL+ išplečia abonentų, kuriems galima pasiūlyti plačiajuosčio ryšio paslaugas vario laidų pora, grupę, - pliusas šiuo atveju reiškia, jog šis ryšys apims ir tas tinklo sritis, kur, pavyzdžiui, nėra įmanoma naudoti kartotuvus. Ryšio kanale gali būti pagal pageidavimą naudojami arba LT, arba NT terminalai. Programiniai filtrai automatiškai sukonfigūruoja HDSL+ atitinkamam ryšio kanalui.
4 lentelė. Perdavimo spartos ir nuotoliai.
Skerspjūvis |
0,4 mm |
0,6 mm |
0,8 mm |
Standartinė ETSI |
2,40 km |
3,80 km |
4,70 km |
2064 kb/s |
2,50 km |
3,95 km |
4,90 km |
1168 kb/s |
3,50 km |
5,50 km |
8,90 km |
784 kb/s |
3,70 km |
5,85 km |
9,40 km |
528 kb/s |
4,00 km |
6,30 km |
10,10 km |
400 kb/s |
4,00 km |
6,30 km |
10,10 km |
272 kb/s |
4,10 km |
6,45 km |
10,30 km |
208 kb/s |
4,10 km |
6,45 km |
10,30 km |
Vartotojų pajungimas 2 Mb/s kanalais pasiekia ribą, kai ryšio moduliai yra per toli vienas nuo kito arba standartinių vario kabelių slopinimas pasidaro per didelis. Šis ribojimas tinka apytikriai 20-25 procentams vartotojų. Kai naudojama LineRunner HDSL+, galima suteikti maksimalią perdavimo kokybę netgi nutolusiose vietomse. LineRunner HDSL ir HDSL+ sistemos operatoriui suteikia galimybę iškart ir ekonomiškai pasiūlyti plačiajuostes paslaugas visiems savo abonentams. Be to, yra atsisakoma brangiai kainuojančio linijų tobulinimo. Valdymo programa parenka slenkstinį signalo ir triukšmo santykį, o perdavimo sistema pasirenka konkrečiam ryšio kanalui pačią didžiausią įmanomą perdavimo spartą.
5 lentelė. Techniniai parametrai.
Perdavimo sparta |
2,320 Mb/s simetriška (+ISDN ryšys) |
Kodavimas |
16 PAM su Trellis koduotąja moduliacija (TCM) |
Perdavimo terpė |
1 vytoji vario laidų pora |
Sąsajos konfigūravimas |
Programiškai valdomas, perderinamos spartos |
Tinklo terminalai |
Laisvai konfigūruojami į LT arba NT |
Vadyba |
Vietoje arba visam tinklui. ASMOS tinklo vadybos sistema gali būti integruojama visose Alcatel sistemose (NECTAS/NOCTAS). Kitoms sistemoms naudojama sąsaja SNMP |
Atsparumas sąveikai |
Spektriškai suderinta su ISDN, HDSL, ADSL, HDB3 |
LineRunner SDSL: universalesnės paslaugos, didesni nuotoliai, didesnė galia
Dabar yra įmanoma kartu naudoti ir plačiajuostes paslaugas, ir telefoniją - tą leidžia daryti LineRunner SDSL technologija, atverianti kelią dar universalesniam vytosios vario laidų poros panaudojimui. Naujoji SDSL kreipties technologija - 2 Mb/s kartu su papildomu integruotu balso kanalu (ISDN arba analoginiu) - artimiausioje ateityje pakeis egzistuojančias ISDN sistemas. Sistema spektriškai suderinta su ISDN, HDSL, ADSL ir kitomis paslaugomis, todėl SDSL gali veikti tose pačiose kabelių pynėse nesąveikaudama su kitų paslaugų signalais. Savo ruožtu ir pati SDSL paslauga atspari tokių paslaugų įtakai. LineRunner SDSL instaliavimas yra labai paprastas. Kadangi balso kanalas esti pagrindinėje dažnių juostoje, nebereikia papildomo POTS atšakiklio. Tinklo operatorius įjungia sistemą ir įdiegtos Plug & Play koncepcijos dėka ji iškart būna paruošta darbui.
6 lentelė. Nuotoliai.
Skerspjūvis |
0,4 mm |
0,6 mm |
0,8 mm |
2320 kb/s |
3,4 km |
5,3 km |
7,8 km |
LineRunner SDSL yra logiškas tolesnis abonentinių linijų technologijos DSL žingsnis. Šios sistemos pranašumai išryškėja pažvelgus į pagerėjusius veikimo parametrus - LineRunner SDSL leidžia pasiekti tokį pat ryšio nuotolį kaip ir dvi vario laidų poras naudojanti HDSL sistema, o siūloma dažnių juosta leidžia įgyvendinti didelės spartos tiesiogines ryšio paslaugas bei perduoti MPEG duomenų srautus.
7 lentelė. Sistemos reikalavimai.
Aparatūros įranga |
IBM PC su Intel Pentium HTM procesoriumi |
Virtualioji atmintis |
64 MB RAM |
Neužimta kietojo disko talpa |
40 MB |
Tinklo sąsaja |
Nuoseklioji sąsaja arba 10BaseT tinklo korta |
Operacijų sistema |
Microsoft Windows NTTM 4.0
Windows 9x |
Paskutinėje mylioje iki vartotojo WWW tinklapius, kaip ir vietiniame tinkle esančius failus, galima atidaryti taip pat greitai. Vartotojai įgauna ištisą naujos kokybės paslaugų spektrą; darbą per atstumą, nuotolinį mokymąsi, nuotolinę mediciną, vaizdo konferencijas. LineRunner SDSL gali žymiai pagerinti bet kurio tinklų operatoriaus teikiamas paslaugas - tai yra svarbiausias konkurencingos telekomunikacijų rinkos argumentas.
8 lentelė. Sistemos vadybos blokas (SMU - System Management Unit).
Vadybos protokolai |
QKE(per RS 232 arba IP tinklus
SNMP
(R)Q2LTS |
Fizinė sąsaja |
IEEE 802.3
RS 232
RS 485 |
LineRunner ASMOS: patogi vadyba ir efektyvus kokybės užtikrinimas
ASMOS yra galutinė visų LineRunner komponentų centrinio arba vietinio valdymo sistema, kuri atvira daugeliui kitų perdavimo sistemų. Iš savo centrinės stoties operatorius gali prisijungti ir monitoriuje stebėti visų veikiančiųjų komponentų statusą. Grafinė vartotojo sąsaja vartotojui suteikia galimybę sekti visus procesus. Norint papildyti sistemą kitais LineRunner komponentais, pakanka prijungti prie esamos ASMOS sistemos naujus modulius, o ji automatiškai pastebės juos (funkcija Autodiscovery).
9 lentelė. Vadybos SNMP.
RFC 1157 |
SNMPv1 protokolas |
RFC 1213 |
MIB-II |
RFC 1215 |
TRAP |
RFC 1493 |
MIB tiltas |
Svarbiausi šiuolaikinių telekomunikacijų tinklų privalumai, vartotojo požiūriu, yra iš visur pasiekiamas tinklas ir jo paslaugų universalumas. Tinklo operatoriai ir paslaugų teikėjai yra verčiami reaguoti greitai, visą laiką prisiderinti prie nuolat kintančių vartotojų reikalavimų ir nedidinti paslaugų kainų. LineRunner vadybos sistema ASMOS surenka kartu visus 2 Mb/s tinklo nervų galus, patikimai kontroliuoja atsirandančias klaidas, konfigūraciją ir ryšio kokybę. Visi tinklo komponentai prižiūrimi automatiškai. Centrinėje stotyje yra įmanomas ir rankinis įsiterpimas į prijungtųjų blokų darbą, konfigūracijų keitimas, jų įvertinimas ar atsarginių failų kopijų įrašymas. LineRunner ASMOS automatiškai registruoja visus veiksmus ir įvykius specialiame faile. Šie duomenys vėliau gali būti naudojami sistemos veikimo įvertinimui, apdorojant juos atitinkamomis programomis, pavyzdžiui, Microsoft Excel.
