Tektronix panaudojo silicio-germanio puslaidininkinius komponentus savo sparčiame naujajame oscilografe.
Spaudos konferencijos, kurioje buvo pristatyta naujoji TDS 7000 oscilografų serija, šūkis buvo "Žiūrėk į pasaulį, kokio niekas kitas nemato!" Daug technikų iki šiol laikosi įsikibę į savo analoginius oscilografus vien dėl to, kad jie parodo tai, ką daugelis skaitmeninių oscilografų suvidurkina ar praleidžia. Tektronix tvirtina, kad TDS 7000 tokių trūkumų neturi - tai garantuoja jo didelė dažnių juosta (4 GHz) ir labai aukštas strobavimo dažnis (20 GSa/s). Be to, galima įrašyti ilgą, iki 32 megabaitų dydžio signalo atkarpą, o tam tikras signalų rūšis - su dideliu 500 000 signalų per sekundę atnaujinimo dažniu.

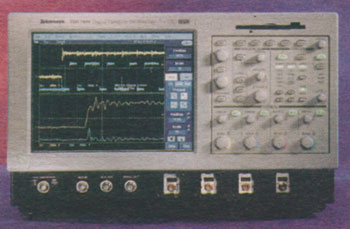

TDS 7000 konkuruoja su analoginiais oscilografais praktiškai isose taikymo srityse.
Siekiant didelio dažnių juostos pločio ir spartaus strobavimo įvesties grandinėse, buvo panaudoti silicio-germanio (SiGe) komponentai. Viename luste yra keturios strobavimo galvutės funkcijos ir SiGe įvesties stiprintuvas. Analogo-kodo keitiklis perimtas iš ankstesnės konstrukcijos. Oscilografas buvo kuriamas kartu su IBM, gaminančia lustus. Konstravimo darbai truko keturis metus ir Tektronix kainavo daugiau kaip 14 mln. dolerių. Kam vietoj galio arsenido reikėjo naudoti SiGe? Atsakymas slypi GaAs, nors jis ir tenkina visus aukštadažnius reikalavimus, bet pasižymi blogesnėmis šiluminėmis savybėmis, ribojančiomis aukštesnį integravimo laipsnį. Be to, stiprinimas būtų mažesnis, nei pasižymi ankstesni šių prietaisų modeliai.
Oscilografo atminties sekcijoje panaudotas 266 MHz DDRAM ir 400 MHz "Rambus".
Spartus atvaizdavimas
Norint patikimai analizuoti tirtį, mažos amplitudės impulsus, smailes ir pereinamuosius procesus, atnaujinimo dažnis turi būti didelis. TDS 7000 atveju jis yra 500 000 vaizdų per sekundę - daug geriau nei dukart anksčiau rinkoje buvusiuose skaitmeniniuose oscilografuose. Geriausias iš rinkoje esančių analoginių oscilografų gali atvaizduoti po 400 000 vaizdų per minutę.
Be abejo, šiandieninė paleidimo sistema sukuria tam tikrus signalo formos iškraipymus, bet konstruktoriai gali aptikti juos analizuodami gaunamą informaciją. TDS 7000 ir toliau naudoja prieš porą metų įdiegtą skaitmeninę fosforo technologiją.
Grafinė sąsaja
Šalia klasikinių mygtukų ir rankenėlių, esančių į dešinę nuo displėjaus, pastarąjį galima aktyvuoti prie jo prisilietus. Displėjaus įstrižainė yra 10,4 colio.
Oscilografe yra panaudota su "Windows" suderinama aparatūrinė ir programinė įranga. Tai reiškia, jog vartotojui pakanka paprasčiausiai paliesti vaizdelį ekrane ir bus pereita prie kito dokumento. Taip pat yra įmanoma prisijungti prie Interneto bei USB. Prijungus pelę ir klaviatūrą oscilografas tampa kompiuteriu.
Spartūs zondai
Kai signalo dažnio komponentai siekia 4 GHz, svarbu, kad oscilografo ir įjungimo taško impedansai būtų suderinti tarpusavyje. Todėl Tektronix sukūrė aktyvųjį zondą P 7240, turintį 4 GHz pločio dažnių juostą. Be to, yra ir diferencinis zondas P 330 su 3 GHz dažnių juosta.
Dabar TDS 7000 seriją sudaro trys modeliai, turintys 4 GHz, 1 GHz ir 500 MHz pločio juostas. Visi turi po keturis įvesties kanalus bei spalvinį displėjų. Kai naudojamas tik vienas kanalas, pats sparčiausias iš modelių, TDS 1404 strobuoja signalą 20 GSa/s sparta; ta sparta nukrinta iki 5 GSa/s, kai dirba visi keturi kanalai. Kitų dviejų modelių šios spartos bus 10 arba 2,5 GSa/s ir 5 arba 1,25 GSa/s.
