Silicio lustų gamintojai, kuriantys dideles mikroschemas, mokosi iš ūkininkų. Prancūzų mokslininkai sukūrė "mikroplūgą", galintį išarti vos kelių nanometrų pločio vagas, besitęsiančias per visą lusto paviršių. Tokie plūgai gali būti naudojami gaminant aukštos kokybės šviesos poliarizatorius, difrakcines gardeles ar didelio tankio atmintines, kurios bus talpesnės ir pigesnės už šiandien gaminamas.

   Paprastai integrinių grandynų schema yra išėsdinama silicio paviršiuje naudojant optinės litografijos šablonus. Bet, kai lusto plotas yra didelis, šis metodas darosi labai brangus, nes prireikia didelių šablonų ir specialių optinių įrenginių, galinčių tolygiai sufokusuoti šviesą dideliame plote.

   Jau keletą metų mokslininkai įrašo lustų paviršiuose mažas detales pasitelkdami tam atominės jėgos mikroskopų adatų galiukus. Bet ši technologija yra per lėta ir perdaug brangi kai tenka lusto paviršiuje atkartoti didesnius piešinius. Ko labai reikėjo, tai paprasto būdo, kaip lygiagrečiai įrašyti daug tokios pat formos detalių. Tada Chen Yongas ir jo kolegos iš Bagneux Mikrostruktūrų laboratorijos Prancūzijoje ir prisiminė plūgą.

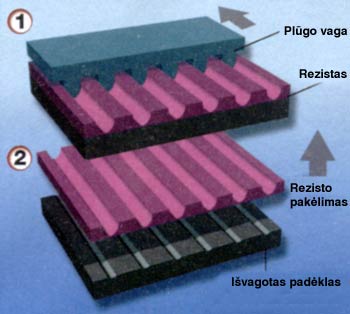

   Chenas surinko į vieną darinį kelis tuzinų mikroplūgų, kurių "noragai" buvo vos 30 nm storio. Po to jis padengė silicio plokštelės paviršių apsaugine rezisto plėvele ir "pervažiavo" per ją su mikroplūgais. Vagų apačioje atsivėrė silicio paviršius, kurį dabar buvo galima padengti kobalto sluoksniu. Šitaip buvo sukurta daug labai netoli vienas nuo kitos nutolusių, apie 50 nm storio vielyčių. Šitokį vielyčių raštą galima naudoti kaip difrakcinę gardelę ar poliarizatorių. Įrėždamas rezistą du kartus ir taip sukurdamas du vienas kitam statmenus vagų ruožus Chenas gali sukurti iš nanometrinių kobalto taškelių sudarytą darinį, kurį, pavyzdžiui, bus galima naudoti didelio tankio magnetinėse atmintinėse.
